Складские металлические стеллажи должны не только помогать удобно и правильно хранить товары, но и гарантировать безопасность работы в помещении склада. Конструкция должна выдерживать планируемую нагрузку, и даже иметь превосходящий ее запас прочности.
Критерии, определяющие нагрузку на стеллаж
Прочность - это максимальное напряжение, которое испытывает материал конструкции при полной загрузке. Существуют таблицы, утвержденные ГОСТом, в которых для каждого материала указан параметр предельного напряжения. Прочность должна быть по значению больше предельного напряжения.
| Марка стали |
Допускаемые напряжения **, МПа | |||||||||||||
| при растяжении [σp] | при изгибе [σиз] | при кручении [τкр] | при срезе [τср] | при смятии [σсм] | ||||||||||
| I | II | III | I | II | III | I | II | III | I | II | III | I | II | |
| Ст2 Ст3 Ст4 Ст5 Ст6 |
115 125 140 165 195 |
80 90 95 115 140 |
60 70 75 90 110 |
140 150 170 200 230 |
100 110 120 140 170 |
80 85 95 110 135 |
85 95 105 125 145 |
65 65 75 80 105 |
50 50 60 70 80 |
70 75 85 100 115 |
50 50 65 65 85 |
40 40 50 55 65 |
175 190 210 250 290 |
120 135 145 175 210 |
* Римскими цифрами обозначен вид нагрузки: I — статическая; II — переменная, действующая от нуля до максимума, от максимума до нуля (пульсирующая); III — знакопеременная (симметричная).
Жесткость определяется, как степень прогиба отдельных элементов стеллажа. Допустимый прогиб полки, например, должен составлять не более чем 1/200 ее длины.

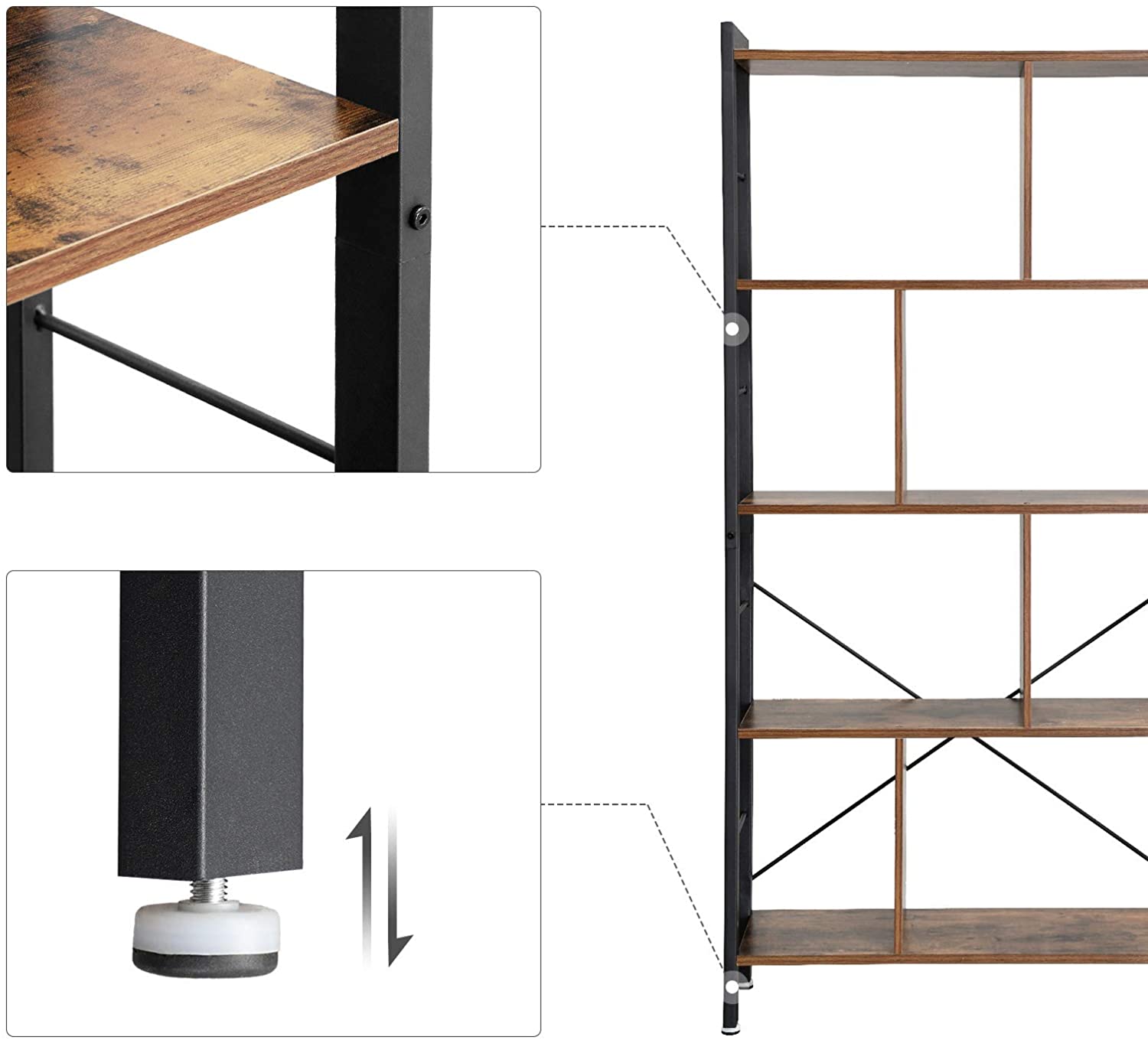

Устойчивость рассчитывается для идеальной модели каркаса стеллажа. Здесь определяющую роль играет не только материал и его технические характеристики, но и геометрия всей конструкции в целом.

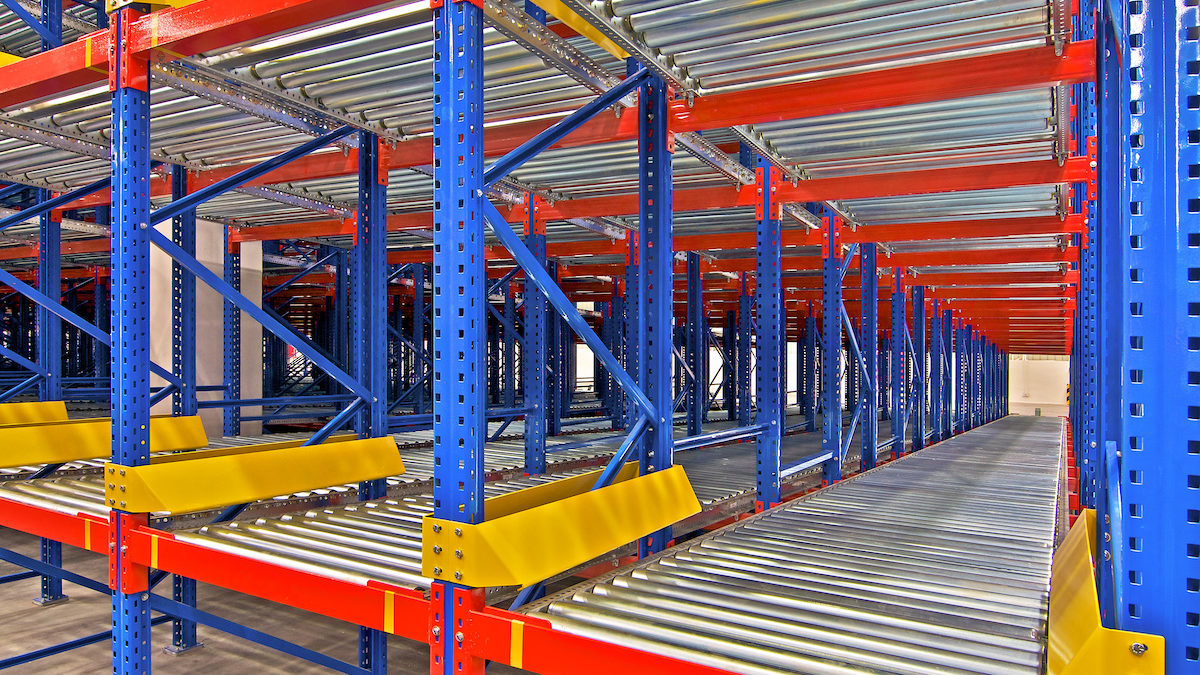

Помимо этих, определяемых нормативами критериев, при расчетах нагрузки на стеллаж необходимо обратить внимание на условия его использования, особенности монтажа, равномерность распределения нагрузки. Так устойчивость зависит от состояния пола, на котором воздвигается конструкция, особенностей стен, если предусмотрено крепление к стене. Если стеллажи на заказ изготавливаются с учётом пожеланий будущего владельца, то вносимые в конструкцию изменения не должны существенно влиять на прочность. Чем больше в стеллаже полок, тем надёжнее его конструкция. И наоборот, уменьшение их количества негативно сказывается на надёжности. Максимальная нагрузка, которую может выдержать полка, зависит от того, на сколько равномерно распределен вес по площади поверхности. Если запланировано хранить крупногабаритные тяжёлые изделия, то их вес должен быть заведомо меньше, чем вес вещей, которые можно равномерно разложить по всей полке. Так же следует учесть, что загруженность верхних полок повышает вероятность опрокидывания и обрушения конструкции.

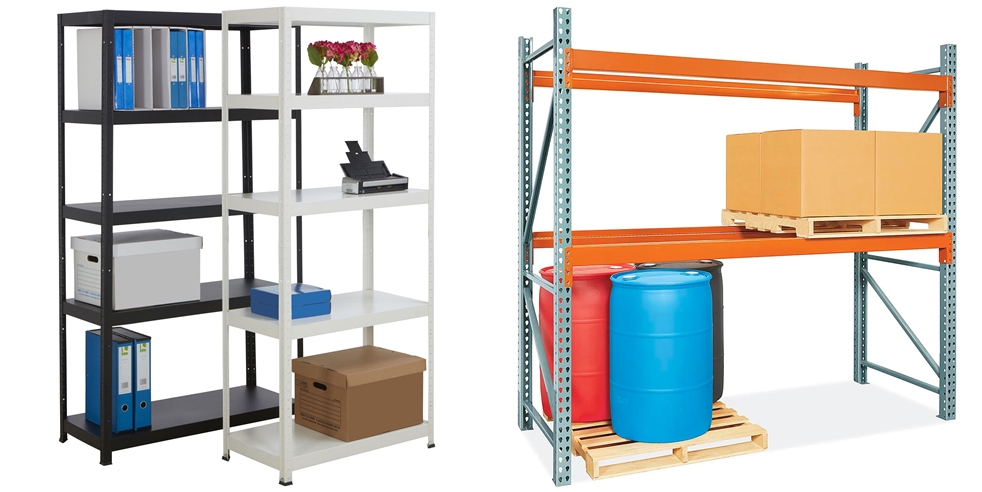

Металлические стеллажи представлены на рынке в широком ассортименте. Можно подобрать конструкцию начиная от лёгкой ( для хранения офисных документов) и заканчивая паллетной. Соблюдение технических нормативов при изготовлении и правил эксплуатации, гарантируют владельцу надёжность и безопасность стеллажа.
