Выбор алюминиевого проката: от конструкционных дюралюминов до коррозионностойких магналиев

Алюминиевый прокат классифицируется по химическому составу (серии 1ххх–8ххх согласно ГОСТ и EN), способу производства (холоднокатаный или горячепрессованный) и состоянию материала (отожженный, нагартованный, закаленный). Основными критериями выбора являются соотношение прочности к весу, коррозионная стойкость и технологичность при сварке или мехобработке.

Современная металлургия классифицирует алюминиевые сплавы на две большие группы: деформируемые и литейные. В рамках алюминиевого проката рассматриваются исключительно деформируемые сплавы, физико-механические свойства которых формируются в процессе пластической деформации и последующей термообработки. Основным регулирующим документом в РФ выступает ГОСТ 4784-97, который гармонизирован с международными стандартами ISO в части маркировки и требований к чистоте состава. Выбор конкретной марки проката базируется на анализе легирующих элементов, где каждый компонент (Mg, Mn, Cu, Si, Zn) кардинально меняет кристаллическую решетку.

Технически чистый алюминий (1000 серия): где критична высокая электропроводность?

Сплавы серий 1050, 1070 и отечественные марки А5, А7, АД0 характеризуются содержанием алюминия не менее 99.0%. Отсутствие значительного количества легирующих элементов обуславливает низкий предел текучести, но обеспечивает максимальные показатели тепло- и электропроводности. Эти материалы незаменимы при производстве электротехнических шин, теплообменников и фольги для пищевой промышленности. Высокая пластичность позволяет производить глубокую вытяжку и сложную формовку без риска образования трещин.

Почему дюралюмины (серия 2000) остаются стандартом в аэрокосмической отрасли?

Сплавы системы Al-Cu (например, Д16, 2024) обладают специфическим механизмом упрочнения за счет выделения интерметаллидных фаз при старении. Дюралюминий характеризуется чрезвычайно высоким пределом прочности при растяжении, достигающим 450–500 МПа, что сопоставимо с конструкционными сталями при втрое меньшей плотности. Однако медь в составе существенно снижает коррозионную стойкость, что требует обязательного плакирования — нанесения тонкого слоя чистого алюминия на поверхность листа.

Применение дюралюминиевого проката ограничено в средах с высокой влажностью без защитных покрытий. Основная сфера эксплуатации — силовые элементы фюзеляжей, лонжероны и высоконагруженные узлы, работающие при температурах до 150°C. Особенностью обработки является строгий контроль температурного режима закалки: отклонение даже на несколько градусов может привести к пережогу и невосполнимой потере механических свойств.

Морской алюминий (серии 5000 и 6000): как магний и кремний решают проблему межкристаллитной коррозии?

Сплавы систем Al-Mg (магналии) и Al-Mg-Si (авиали) составляют ядро ассортимента для судостроения и архитектуры. Магний в концентрации от 2% до 6% обеспечивает высокую коррозионную стойкость в соленой воде и отличную свариваемость. В отличие от дюралюминов, сплавы АМг5 и АМг6 не склонны к внезапному хрупкому разрушению и сохраняют пластичность при криогенных температурах, что делает их идеальными для резервуаров сжиженного природного газа (СПГ).

Сплавы АМг5 и АМг6: нюансы свариваемости и сохранения прочности шва

При сварке магналиев основной проблемой является выгорание магния в зоне термического влияния, что может привести к снижению прочности соединения на 10–15% от базового металла. Использование присадочной проволоки с избыточным содержанием Mg и применение аргонодуговой сварки (TIG/MIG) позволяет минимизировать этот эффект. Важно учитывать, что сплавы с содержанием магния более 3% требуют контроля температуры эксплуатации: при длительном нагреве свыше 65°C возможно выделение фазы β (Mg₂Al₃) по границам зерен, что провоцирует коррозию под напряжением.

Состояние поставки: в чем технологическая разница между состояниями T6, T4 и H24?

Маркировка состояния материала определяет финишные эксплуатационные характеристики проката. Состояние Т6 (закалка и искусственное старение) обеспечивает максимальную твердость и стабильность размеров, что критично для прецизионных деталей. В то же время состояние Т4 (естественное старение) оставляет материалу больший запас пластичности, позволяя проводить умеренную формовку после термической обработки.

Для сплавов, не упрочняемых термически (например, серия 3000 и 5000), применяется нагартовка. Степень нагартовки (H24 — полунагартованный, H18 — полнонагартованный) указывает на уровень деформационного упрочнения. Это позволяет получать листы с повышенной жесткостью без изменения химического состава, что эффективно для производства кровельных панелей и автомобильных кузовных деталей.

Геометрический ассортимент: от тончайшей фольги до массивных плит для штампов

Ассортимент алюминиевого проката включает изделия с толщиной от 0.006 мм (фольга) до 200 мм и выше (плиты). Плоский прокат разделяется на листы (до 6 мм) и плиты (свыше 6 мм). Плиты марок В95 или Д16Т часто используются в качестве заготовок для пресс-форм в индустрии полимеров благодаря их высокой теплопроводности, которая сокращает цикл охлаждения изделия на 20–30% по сравнению со стальными аналогами.

Профильный прокат, изготавливаемый методом экструзии, позволяет получать сложные полые сечения, которые невозможно создать из других металлов с сопоставимыми затратами. Это открывает возможности для создания интегрированных конструкций, где профиль одновременно выполняет роль несущего элемента и канала для прокладки коммуникаций.

Таблица ключевых характеристик популярных марок алюминиевого проката

Как рассчитать экономическую эффективность перехода со стали на алюминиевый прокат?

При оценке стоимости алюминиевого проката часто совершается ошибка сравнения цены за килограмм. Плотность алюминия составляет приблизительно 2.7 г/см³, в то время как у стали — 7.8 г/см³. Это означает, что при равном объеме алюминиевая деталь будет почти в три раза легче. В транспортном машиностроении снижение массы на 100 кг эквивалентно экономии 0.5 литра топлива на 100 км пробега, что в масштабах жизненного цикла парка техники дает колоссальный профит.

Алюминиевый прокат сегодня — это не просто металл, это конструктор для инженера. Мы видим четкий тренд на кастомизацию сплавов под конкретные задачи: от сверхпластичных листов для сложного кузовного дизайна до плит с ультрастабильной внутренней структурой для вакуумных камер.

Тренды и инновации: порошковая металлургия и скандий-содержащие сплавы

Современные инновации в производстве алюминиевого проката сосредоточены на легировании скандием для повышения свариваемости и прочности, а также на переходе к аддитивным технологиям. Скандий позволяет создавать сплавы, превосходящие серию 7000 по усталостной прочности, сохраняя при этом отличную коррозионную стойкость. Развитие порошковой металлургии и методов интенсивной пластической деформации (ИПД) открывает путь к получению ультрамелкозернистых структур с уникальными физическими свойствами.

Внедрение скандия в алюминиевые матрицы признано наиболее перспективным направлением развития материаловедения в текущем десятилетии. Даже незначительные добавки скандия (0,1–0,5%) формируют когерентные выделения фазы Al₃Sc, которые эффективно блокируют миграцию границ зерен при нагреве. Это позволяет избежать разупрочнения в зоне термического влияния при сварке, что является «ахиллесовой пятой» традиционных высокопрочных сплавов. Применение скандий-содержащего проката в ракетостроении позволяет снизить массу конструкций на 15–20% при одновременном повышении надежности сварных соединений.

Параллельно развивается сегмент металлической 3D-печати, который начинает конкурировать с традиционным прокатом в производстве деталей сложной геометрии. Технологии селективного лазерного плавления (SLM) требуют использования специализированных порошковых версий деформируемых сплавов. Однако прокат сохраняет преимущество в производстве крупногабаритных панелей и длинномерных изделий благодаря более высокой производительности и предсказуемости изотропных свойств материала. Сочетание методов прокатки и последующей лазерной наплавки (гибридные технологии) становится стандартом для создания деталей с переменной толщиной стенки.

Технологии поверхностной обработки и защиты алюминиевого проката

Защита алюминиевого проката осуществляется методами анодирования, порошкового окрашивания и плакирования. Анодирование создает на поверхности твердый электрохимический оксидный слой, защищающий металл от износа и агрессивных сред. Для авиационного проката обязательным остается плакирование чистым алюминием, обеспечивающее протекторную защиту высокопрочного, но склонного к коррозии ядра из сплавов серии 2000 или 7000.

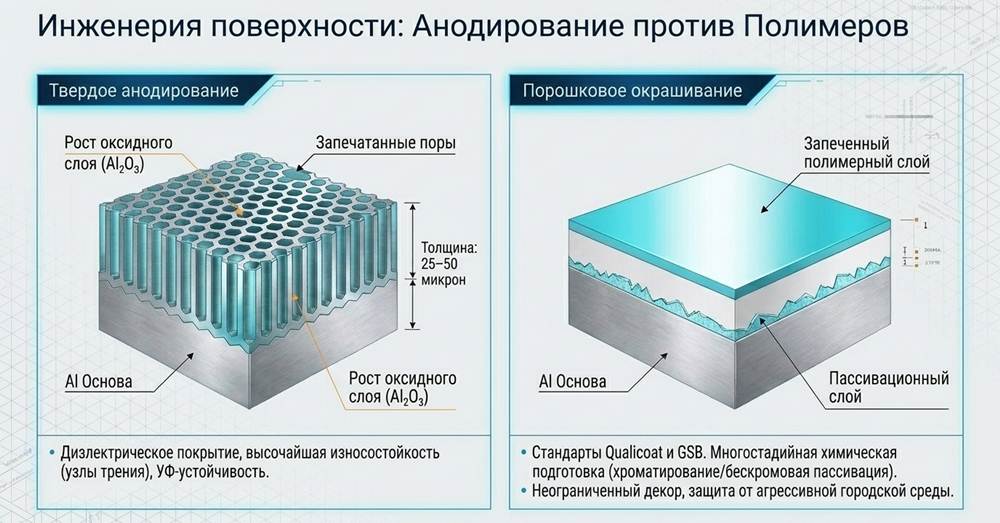

Процесс анодирования (электрохимического оксидирования) превращает поверхность алюминиевого профиля или листа в корундоподобный слой толщиной до 25–50 микрон. Этот слой обладает микропористой структурой, которая может быть наполнена красителями или ингибиторами коррозии перед окончательным «уплотнением». В архитектуре анодированный прокат ценится за устойчивость к ультрафиолету и механическим повреждениям, в то время как в промышленности его применяют для создания диэлектрических покрытий. Твердое анодирование позволяет использовать алюминиевые детали в узлах трения, значительно повышая их ресурс.

Альтернативой анодированию выступает порошковая окраска, обеспечивающая практически неограниченный выбор декоративных решений. Перед нанесением порошка поверхность проката проходит многостадийную химическую подготовку (хроматирование или бесхромовую пассивацию) для обеспечения адгезии. Качество покрытия напрямую зависит от чистоты базового металла и соблюдения температурных режимов полимеризации. Современные стандарты Qualicoat и GSB регламентируют требования к толщине и долговечности таких покрытий для фасадных конструкций, работающих в условиях агрессивной городской среды.

Методы неразрушающего контроля качества (НК) в производстве проката

Контроль качества алюминиевого проката включает ультразвуковую дефектоскопию (УЗК), вихретоковый контроль и рентгенографию для выявления внутренних несплошностей. УЗК позволяет обнаруживать расслоения, газовые раковины и неметаллические включения внутри массивных плит и слябов. Автоматизированные линии контроля обеспечивают 100% сканирование продукции, что является обязательным требованием для авиакосмических и военных стандартов.

Ультразвуковая дефектоскопия основана на анализе отражения высокочастотных колебаний от внутренних неоднородностей металла. При производстве толстых плит для авиации (например, из сплава В95) УЗК позволяет выявить мельчайшие трещины напряжения, которые могут возникнуть в процессе закалки. Точность современных фазированных решеток дает возможность визуализировать дефекты в 3D-проекции, определяя их точные координаты и размер. Без такого контроля риск внезапного разрушения ответственного узла под динамической нагрузкой возрастает многократно.

Вихретоковый метод (ET) наиболее эффективен для контроля тонкостенных труб и листов на наличие поверхностных и подповерхностных дефектов. Индукционные датчики реагируют на изменение электропроводности, вызванное трещинами, коррозионными поражениями или отклонениями в химическом составе. Этот метод отличается высокой скоростью (до нескольких метров в секунду) и не требует использования контактной жидкости, что упрощает интеграцию в поточные линии прокатных станов. Финальным этапом проверки является спектральный анализ каждой плавки для подтверждения соответствия ГОСТ по содержанию примесей железа и кремния.

Устойчивое развитие и переработка алюминия

Алюминий является материалом с бесконечным циклом переработки, требующим при вторичном плавлении лишь 5% энергии от объема, необходимого для первичного производства. Использование вторичного алюминиевого проката позволяет радикально снизить углеродный след продукции. Современные заводы внедряют системы замкнутого цикла, где обрезки проката возвращаются в производство без потери физико-химических свойств.

Экологическая повестка заставляет производителей алюминиевого проката переходить на использование «зеленой» энергии (преимущественно ГЭС) при электролизе. Бренды, маркированные как Low-CO2 Aluminum, становятся приоритетными для автомобильных концернов, стремящихся к углеродной нейтральности. Проблема вторичной переработки заключается в необходимости точной сортировки лома по сериям сплавов, так как смешивание дюралюминов с магналиями приводит к получению некондиционного металла. Развитие технологий лазерно-искровой эмиссионной спектрометрии (LIBS) на сортировочных линиях позволяет эффективно разделять потоки вторичного сырья.

Вторичный алюминий находит применение не только в простых изделиях, но и в ответственных конструкциях после глубокой очистки расплава от примесей водорода и неметаллических включений. Процесс рафинирования включает продувку
