Проектирование и эксплуатация нефтяных резервуаров

Классификация и конструктивные особенности РВС и РГС

Основное различие заключается в ориентации корпуса и объеме: РВС (вертикальные) используются для хранения до 100 000 м³ нефти, обеспечивая компактность парка, в то время как РГС (горизонтальные) применяются для малых объемов (до 100 м³) и выдачи ГСМ, часто в подземном исполнении.

Проектирование резервуарных мощностей требует комплексного анализа физико-химических свойств продукта и климатических условий региона. Вертикальные стальные резервуары (РВС) являются стандартом для нефтебаз и НПЗ благодаря оптимальному распределению гидростатической нагрузки на стенку и днище. Конструкция РВС включает в себя плоское или коническое днище, цилиндрический корпус и стационарную или плавающую крышу. Выбор конкретного типа зависит от давления насыщенных паров хранимой нефти и требований к экологической безопасности объекта.

Почему вертикальные стальные резервуары доминируют в отрасли?

РВС позволяют эффективно использовать земельный участок нефтебазы, обеспечивая хранение колоссальных объемов сырья на ограниченной площади. Их масштабируемость позволяет возводить емкости от 100 до 100 000 кубических метров, применяя стандартные методы полистовой сборки или рулонирования. Высокая технологичность возведения сочетается с относительной простотой обслуживания и установки систем подогрева. Именно поэтому РВС составляют более 85% всего мирового резервуарного парка для сырой нефти.

Техническое сравнение: Понтон или плавающая крыша?

Понтон — это внутренний плавающий элемент в резервуаре со стационарной крышей, тогда как плавающая крыша заменяет стационарную, находясь в непосредственном контакте с атмосферой (через затворы).

Понтоны дешевле в монтаже и защищают продукт от осадков стационарной кровлей, но плавающие крыши практически исключают наличие газового пространства, что критично для сверхбольших резервуаров.

Использование плавающих систем снижает потери от испарения легких фракций на 95–98%, что окупает инвестиции в течение 3–5 лет эксплуатации.

Материалы и технологии защиты от агрессивных сред

Для строительства нефтяных резервуаров применяются низколегированные стали (например, 09Г2С) и углеродистые стали обыкновенного качества (Ст3сп), которые защищаются от коррозии многослойными эпоксидными или полиуретановыми покрытиями в сочетании с протекторной защитой.

Выбор материала напрямую коррелирует с расчетным сроком службы резервуара, который по нормативам должен составлять не менее 20 лет. Сталь 09Г2С обладает отличной свариваемостью и сохраняет ударную вязкость при экстремально низких температурах, что делает ее незаменимой для арктических регионов. Внутренняя поверхность резервуара подвергается воздействию подтоварной воды, содержащей соли и кислоты, что требует нанесения специализированных АКЗ-покрытий. Особое внимание уделяется зоне раздела фаз «нефть-воздух», где коррозионные процессы протекают наиболее интенсивно из-за наличия кислорода.

Как марка стали влияет на долговечность в условиях низких температур?

При эксплуатации в северных широтах критическим параметром становится порог хладноломкости металла. Сталь обыкновенного качества при температурах ниже -30°C становится хрупкой, что при возникновении вибраций или резком изменении уровня продукта может привести к лавинообразному разрушению стенки. Низколегированные составы с добавлением марганца и кремния обеспечивают необходимую пластичность сварного шва. Это минимизирует риск микротрещин, которые под воздействием циклической нагрузки превращаются в сквозные дефекты.

Методы антикоррозийной защиты: Катодная защита vs Полимерные покрытия

Катодная защита — это электрохимический метод подавления коррозии, а полимерные покрытия создают физический барьер между металлом и средой.

Покрытия эффективны для защиты стенок и крыши, но днище, контактирующее с агрессивным грунтом, требует активной катодной защиты.

Комбинированная схема защиты (АКЗ + ЭХЗ) позволяет продлить межремонтный интервал резервуара с 5 до 10–12 лет, существенно снижая OPEX.

Безопасность и предотвращение техногенных катастроф

Система безопасности резервуарного парка включает в себя дыхательную арматуру для контроля давления, системы автоматического пожаротушения (пеносливы), а также инженерные заграждения (обвалование или каре) для локализации возможных разливов.

Техногенная безопасность нефтяных терминалов базируется на принципе многоуровневой защиты. Первым уровнем является механическая прочность корпуса и надежность дыхательных клапанов, предотвращающих деформацию от вакуума или избыточного давления. Вторым уровнем выступает система промышленной автоматизации (ПАЗ), которая блокирует подачу нефти при достижении предельного уровня. Третий уровень — это противопожарная защита, включающая кольца орошения для охлаждения стенки и системы генерации пены низкой или средней кратности.

Эффективность резервуарного парка измеряется не объемом хранимого сырья, а минимизацией потерь от испарения и отсутствием внеплановых простоев. Современный инженер должен смотреть на резервуар не как на стальную бочку, а как на динамическую систему, требующую прецизионного мониторинга.

Таблица ключевых характеристик систем хранения

Параметр	РВС (Стационарная крыша)	РВС (Понтон)	РВС (Плавающая крыша)
Потери от испарения	Высокие	Низкие	Минимальные
Пожаробезопасность	Средняя	Высокая	Высокая (нет газовой фазы)
Сложность монтажа	Низкая	Средняя	Высокая
Обслуживание	Стандартное	Осложнено (очистка понтона)	Требует контроля затворов
Рекомендуемый объем	до 5 000 м³	от 5 000 до 20 000 м³	свыше 20 000 м³

Техническое обслуживание и диагностика

Регламентная диагностика включает частичное обследование каждые 5 лет и полное (с выводом из эксплуатации) каждые 10 лет, используя методы УЗК, магнитной дефектоскопии и лазерного сканирования геометрии.

Современная эксплуатация отходит от реактивного обслуживания к предиктивному. Использование акустико-эмиссионного контроля позволяет выявлять зарождающиеся трещины в сварных швах без опорожнения резервуара. Лазерное сканирование дает возможность построить точную 3D-модель корпуса и оценить отклонения от вертикали, возникшие вследствие неравномерной осадки фундамента. Особое внимание при зачистке уделяется состоянию днища, так как коррозия со стороны грунта часто остается невидимой до момента возникновения утечки.

Как часто необходимо проводить полную дефектоскопию днища?

Согласно отраслевым стандартам (включая API 653 и РД), срок первого полного обследования назначается через 10 лет после ввода в эксплуатацию, если не выявлено аномальных коррозионных процессов. Вторичные осмотры могут проводиться чаще в зависимости от скорости коррозии, зафиксированной при первом замере. Применение роботизированных комплексов для дефектоскопии днища без вывода из эксплуатации становится новым трендом, позволяя экономить на операциях по дегазации и очистке.

Экономика и экологические аспекты хранения

Экономическая эффективность достигается путем внедрения систем рекуперации паров (УРП) и использования понтонов, что позволяет сохранять до 0,5% объема нефти ежегодно, которые ранее терялись при "дыханиях".

Экологическая повестка заставляет операторов резервуарных парков пересматривать подходы к утилизации нефтешламов и контролю выбросов углеводородов. Установка узлов рекуперации паров позволяет не просто сжигать излишки газа на факеле, а возвращать их в жидкую фазу, повышая общую рентабельность терминала. Кроме того, современные системы обнаружения утечек на базе волоконно-оптических сенсоров под днищем резервуара позволяют предотвратить загрязнение грунтовых вод на самых ранних стадиях.

Расчет конструктивной надежности и деформационной устойчивости

Толщина стенки РВС рассчитывается исходя из гидростатического давления продукта и избыточного давления в газовом пространстве. Основным методом является расчет по «методу переменной точки проектирования» или упрощенный расчет по расчетным сечениям (поясам), где нижний пояс испытывает максимальные нагрузки.

При проектировании критически важно учитывать не только статические, но и динамические нагрузки (ветер, сейсмика). Расчет минимальной толщины стенки пояса td (в мм) согласно международным стандартам (аналогам API 650) производится по формуле:

td=((4.9⋅D⋅(H−0.3)⋅G)/SD)+CA

Где:

D — номинальный диаметр резервуара (м);
H — расчетный уровень налива (м);
G — удельный вес хранимого продукта;
Sd — допускаемое напряжение для материала при расчетной температуре (МПа);
CA — припуск на коррозию (мм).

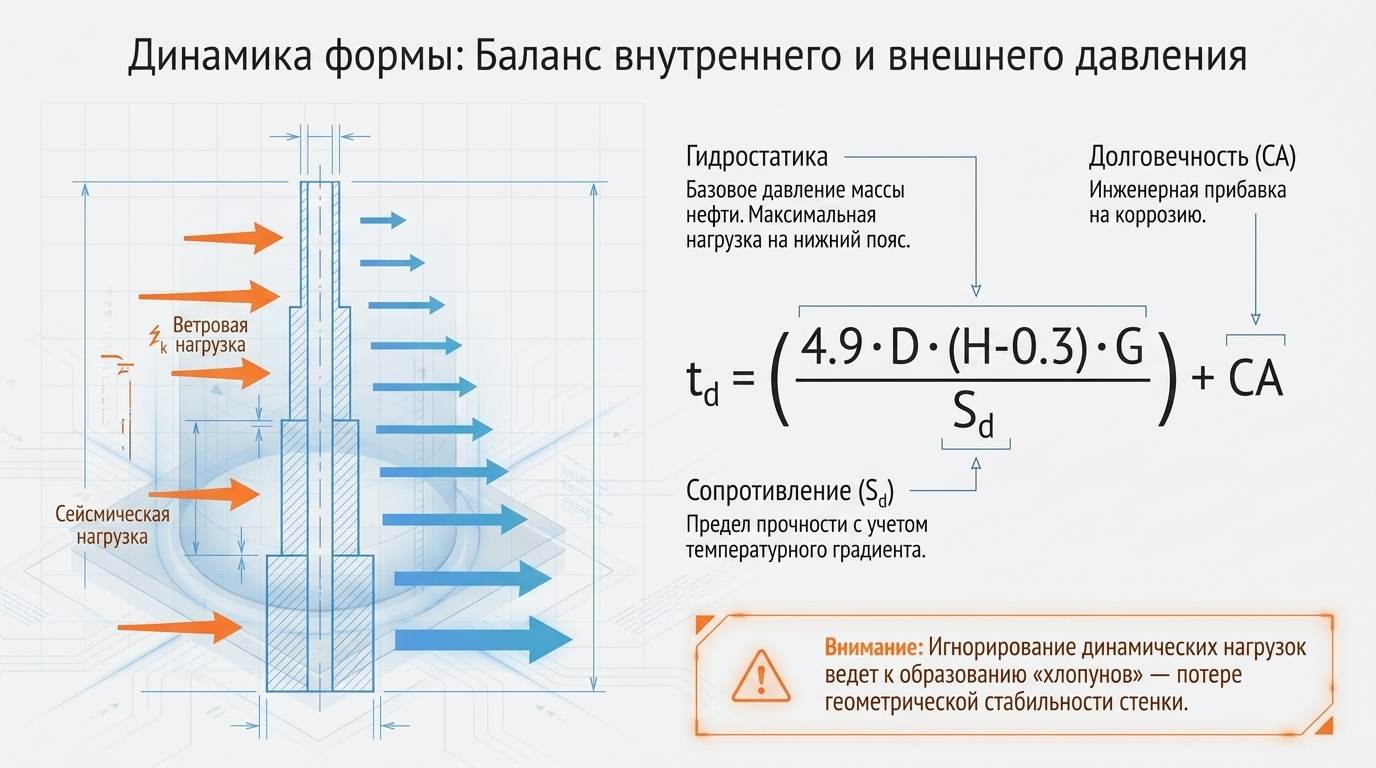

Рассчет толщины стенки резервуара

Эта формула наглядно показывает, что нижние пояса резервуара всегда массивнее верхних. Игнорирование коэффициента CA или неправильный выбор Sd (без учета температурного градиента) ведет к преждевременной усталости металла и потере геометрической стабильности (образованию «хлопунов»).

Цифровизация и предиктивная аналитика

Внедрение «Цифрового двойника» позволяет моделировать напряженно-деформированное состояние резервуара в реальном времени, используя данные с датчиков деформации и температуры, что снижает риск внезапного разрушения на 40%.

Современный резервуарный парк — это не просто совокупность емкостей, а сегмент единой информационной сети предприятия. Интеграция датчиков IIoT (Industrial Internet of Things) позволяет собирать данные о микровибрациях, акустической эмиссии и градиентах температуры.

Прогностическое обслуживание: Алгоритмы машинного обучения анализируют скорость истончения стенки (на основе данных ежегодных УЗК) и предсказывают дату выхода параметра за пределы допуска за 2–3 года до критического момента.
Оптимизация налива: Автоматизированные системы управления (АСУ ТП) учитывают вязкость нефти и текущую температуру для управления винтовыми миксерами, предотвращая образование донных отложений и экономя до 15% электроэнергии.
