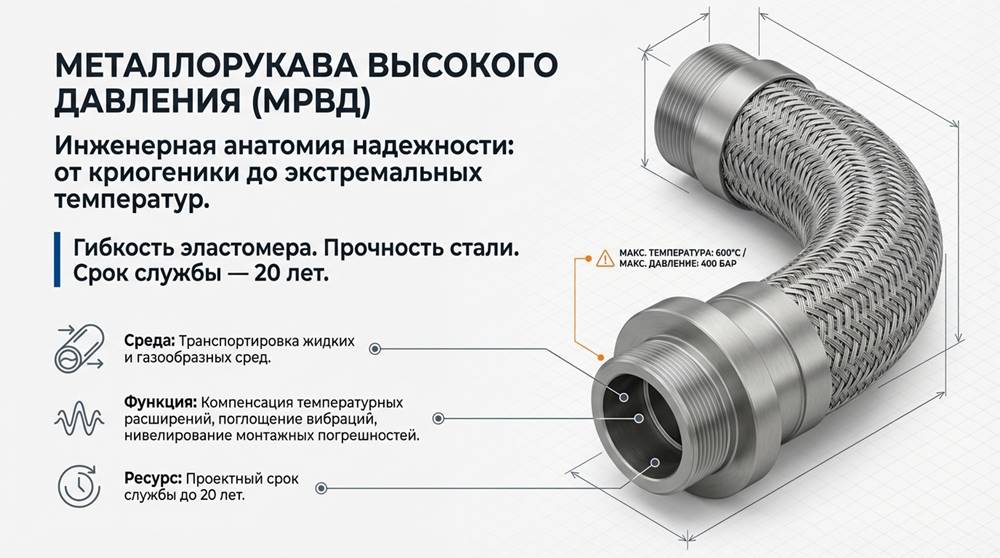

Металлорукав высокого давления из нержавеющей стали представляет собой герметичный гибкий трубопровод, предназначенный для транспортировки жидких и газообразных сред под давлением. В отличие от полимерных аналогов, данные изделия сохраняют структурную целостность в экстремальном диапазоне температур от -270 °C до +600 °C. Основная функция МРВД заключается не только в передаче среды, но и в компенсации температурных расширений, поглощении вибраций и нивелировании монтажных погрешностей жестких трубопроводов. Инженерная ценность этих компонентов обусловлена сочетанием высокой механической прочности стали и эластичности гофрированной структуры.
Что такое современный МРВД и из чего он состоит?
МРВД состоит из внутреннего герметичного сильфона (гофрированной трубки), одной или нескольких наружных проволочных оплеток и концевой арматуры. Сильфон обеспечивает герметичность и гибкость, оплетка — устойчивость к высокому давлению, а арматура — интеграцию в систему.
Конструктивная основа изделия — сильфон, изготавливаемый методом гидравлической или механической формовки из тонкостенной сварной трубы. Толщина стенки варьируется от 0,15 до 0,40 мм, что обеспечивает необходимый порог упругости без потери прочности. Оплетка, выполняемая из нержавеющей проволоки, плотно облегает сильфон, предотвращая его удлинение под воздействием внутреннего давления. Без оплетки сильфон способен выдерживать лишь минимальные нагрузки, превращаясь в механическую пружину при повышении давления сверх 0,5 бар.
Конструкция сильфона: параллельная гофра против спиральной
Параллельная (кольцевая) гофра является наиболее распространенным типом профиля в промышленном секторе. Она характеризуется отсутствием крутящего момента при осевых нагрузках, что значительно упрощает расчеты усталостной прочности. Спиральная гофра встречается реже и в основном применяется в узких специализированных нишах, где требуется специфическая динамика потока. Кольцевой профиль легче поддается очистке и обеспечивает более равномерное распределение напряжений в вершинах и впадинах гофры при изгибе.
Роль проволочной оплетки в сдерживании радиального расширения
Металлическая оплетка является силовым каркасом, воспринимающим на себя осевые усилия от внутреннего давления. Применение двухслойной или даже трехслойной оплетки позволяет пропорционально увеличить рабочее давление (PN), сохраняя при этом гибкость рукава. Важно понимать, что оплетка также защищает тонкий сильфон от внешних механических повреждений и абразивного износа. Неправильный натяг оплетки при производстве приводит к преждевременному разрушению гребней гофры из-за микротрения.
Как марка стали влияет на химическую стойкость и долговечность?
Выбор сплава определяет коррозионную устойчивость металлорукава к транспортируемой среде и внешним факторам. Наиболее востребована аустенитная сталь AISI 304 (08Х18Н10), которая эффективно работает в условиях нормальной влажности и с неагрессивными средами. Для химической и нефтегазовой промышленности стандартом является AISI 316L (03Х17Н14М3), содержащая молибден, что делает её невосприимчивой к точечной (питтинговой) коррозии.
Сталь AISI 321 (12Х18Н10Т) с добавлением титана критически важна для изделий, подвергающихся длительному нагреву. Титан стабилизирует структуру, предотвращая выпадение карбидов хрома на границах зерен, что исключает риск межкристаллитной коррозии. При работе с хлорсодержащими растворами или морской водой инженеры обязаны учитывать риск хлоридного растрескивания, выбирая сплавы с повышенным содержанием никеля. Ошибка в выборе марки стали может сократить срок службы узла с проектных 20 лет до нескольких месяцев.
Почему металлорукава вытесняют резиновые РВД в тяжелой промышленности?
В отличие от резиновых рукавов, стальные МРВД не подвержены старению, диффузии газов и разрушению под воздействием УФ-излучения. Они незаменимы при работе с криогенными жидкостями, перегретым паром и в условиях вакуума, где органика теряет свои свойства.
Резиновые шланги имеют ограниченный температурный предел (обычно до +100 °C) и со временем "дубеют", теряя эластичность из-за испарения пластификаторов. Металлорукав из нержавеющей стали абсолютно инертен к большинству видов топлива, масел и растворителей. Более того, МРВД обеспечивают стопроцентную газовую герметичность, что критически важно для систем транспортировки водорода, гелия или токсичных газов. Эксплуатационные расходы на металлорукава в долгосрочной перспективе ниже благодаря их надежности и отсутствию необходимости в частой замене по регламенту старения.
Технические характеристики: критические параметры выбора
При проектировании системы необходимо учитывать таблицу технических лимитов, которые определяют безопасную эксплуатацию изделия.
Сравнительные характеристики серийных МРВД (DN 25)
| Параметр | AISI 304 (1 слой оплетки) | AISI 316L (2 слоя оплетки) | AISI 321 (Без оплетки) |
|---|---|---|---|
| Рабочее давление (при 20°C) | 40 бар | 64 бар | 1.5 бар |
| Давление разрыва | 160 бар | 256 бар | 6 бар |
| Мин. радиус изгиба (статика) | 150 мм | 190 мм | 100 мм |
| Температурный предел | +550 °C | +600 °C | +800 °C |
| Стойкость к кислотам | Средняя | Высокая | Средняя |
Зависимость рабочего давления от температуры: коэффициент Кт
Максимальное рабочее давление, указанное в паспорте, актуально только для температуры +20 °C. При нагреве предел текучести стали снижается, что требует введения понижающего коэффициента. Например, при температуре +300 °C коэффициент Кт может составлять около 0,6. Это означает, что рукав с номинальным давлением 40 бар при такой температуре сможет безопасно работать только под нагрузкой 24 бара.
Какие типы концевой арматуры обеспечивают максимальную герметичность?
Концевая арматура соединяется с сильфоном и оплеткой методом аргонно-дуговой сварки (TIG) в среде инертного газа. Качество этого сварного шва является "узким горлышком" всей конструкции. Наиболее надежным считается соединение со свободными или приварными фланцами, обеспечивающее жесткую фиксацию в магистральных трубопроводах. Для мобильных систем применяются резьбовые штуцеры с коническим уплотнением (60° или 74°) или гайки РОТ для криогенных жидкостей.
Основная ошибка при выборе арматуры — использование углеродистой стали для фитингов при нержавеющем сильфоне. Возникающая гальваническая пара в условиях влажности провоцирует ускоренную коррозию зоны термического влияния сварного шва.
Как избежать преждевременного выхода МРВД из строя?
Наиболее частой причиной аварий является неправильный монтаж, вызывающий скручивание (торсионную нагрузку) рукава. Металлорукав абсолютно не приспособлен к работе "на скрутку" — это приводит к мгновенной деформации гофры и разрыву оплетки. При установке необходимо следить за тем, чтобы изгиб происходил строго в одной плоскости. Также недопустимо превышение минимального радиуса изгиба, так как это вызывает концентрацию напряжений во впадинах гофры, приводя к усталостным трещинам.
Второй критический фактор — гидравлический удар. Резкое закрытие запорной арматуры создает волну давления, многократно превышающую номинал PN. Для демпфирования таких процессов рекомендуется устанавливать МРВД с запасом прочности или использовать специализированные компенсаторы. Регулярный визуальный осмотр на предмет целостности проволок оплетки позволяет выявить износ на ранней стадии.
Методы контроля качества: от гидротестов до рентгеноскопии
На серьезных производствах каждое изделие проходит обязательный цикл испытаний. Стандартный тест — гидростатическое испытание давлением 1.5 от рабочего в течение 15–30 минут. Для систем с высокими требованиями к чистоте и герметичности (атомная отрасль, полупроводники) применяется масс-спектрометрический контроль гелием. Это позволяет обнаружить микропоры в сварных швах, через которые может утекать газ даже при нормальном давлении. Рентгенографический контроль сварных швов подтверждает отсутствие непроваров и шлаковых включений, гарантируя монолитность соединения.
