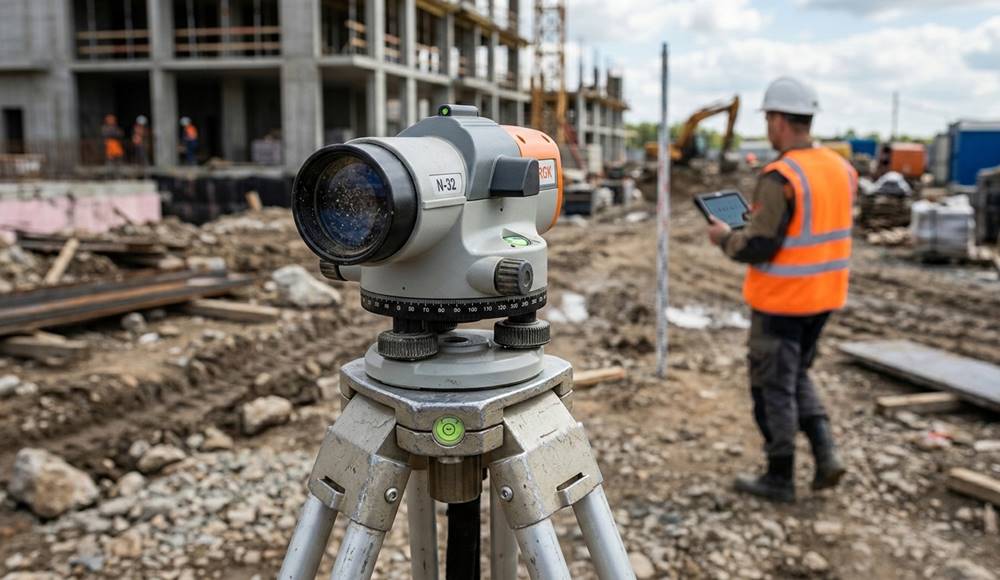

Оптический нивелир RGK инженерный прибор, предназначенный для высокоточного измерения превышений между точками при строительных и геодезических работах. Корпус устойчив к вибрациям, а стабилизация визирной линии достигается за счёт автоматического компенсатора и оптической схемы без электроники.
Что представляет собой оптический нивелир RGK
Оптический нивелир RGK механико‑оптический прибор, формирующий горизонтальную визирную линию и позволяющий вычислять превышения между точками по шкале рейки. Прибор применяется для контроля высоты фундаментов, прокладки инженерных сетей и определения перепадов рельефа.
Принцип действия компенсатора
Компенсатор выравнивает визирную ось независимо от малого наклона корпуса. Маятниковая система с магнитным демпфированием стабилизирует линию визирования даже при ветровых колебаниях. Отсутствие питания упрощает эксплуатацию прибор всегда готов к работе.
Оптическая система зрительной трубы
Зрительная труба обеспечивает увеличение до 32× в зависимости от модели. Линзы имеют просветляющее покрытие, улучшая контраст при низкой освещённости. Регулировка фокусировки производится вручную винтом тонкой настройки до получения чёткого изображения рейки без параллакса.
Серия RGK N‑24 / N‑32 сравнение моделей
Линейка RGK N‑серии состоит из моделей N‑24, N‑28 и N‑32, различающихся кратностью и классом точности. Конструкция сохраняет герметичность, пыле‑ и влагозащиту IPX4.
RGK N‑24 оптимален для общестроительных нивелировок, а RGK N‑32 подходит для инженерно‑геодезических измерений высокой точности.
| Модель | Увеличение | Применение | Точность |
|---|---|---|---|
| RGK N‑24 | 24× | Базовые строительные работы | 2,0 мм/км (по паспорту) |
| RGK N‑32 | 32× | Геодезические измерения | 1,5 мм/км (по паспорту) |
Правила установки и использования прибора
Работа начинается с фиксации нивелира на штативе и выравнивания пузырькового уровня. Шкала рейки должна быть полностью видна в поле зрения окуляра. При съёмке используются прямой и обратный ходы для компенсации систематических отклонений.
Монтаж на штатив
Штатив обеспечивает неподвижность установки. Используются алюминиевые или деревянные треноги RGK с фиксаторами и резьбовым соединением 5/8". Перед началом работы проверяется отсутствие люфта между головкой и прибором.
Фокусировка и визирование
Фокусировка выполняется винтом тонкой подстройки до чёткой видимости шкалы. При отсутствии параллакса перекрестие не смещается при движении глаза. Это условие гарантирует корректный отсчёт.
Достижение высокой точности измерений
Точность нивелирования определяется классом прибора и правильностью методики. Для уменьшения погрешности требуется проводить проверку компенсатора и соблюдать одинаковую длину визирных лучей при прямом и обратном ходе.
Факторы, влияющие на погрешность
Погрешность увеличивается при длине визирования более 50 м, термоупругости рейки, вибрациях и ошибках фокусировки. Уменьшить влияние можно подбором места установки вдали от нагретых поверхностей и потоков воздуха.
Практические рекомендации по точности
- Перед началом работы убедиться в исправности компенсатора.
- Использовать рейки одинаковой высоты.
- Периодически проверять горизонт коллимации методом двух стоек.
Юстировка и поверка нивелиров RGK
Юстировка выполняется при выявлении систематической ошибки. Для этого применяются регулировочные винты, корректирующие ось визирования относительно оси вращения.
Поверка необходима для подтверждения метрологического статуса. Её проводят в аккредитованных лабораториях результаты оформляются свидетельством, без которого нельзя использовать прибор в государственном строительном контроле.
Аксессуары RGK и совместимость
Для нивелиров серии RGK используются стандартные аксессуары:
рейки 3–5 м, алюминиевые и деревянные штативы, футляры, зонты для защиты от осадков.
Рейки RGK имеют шкалу E‑типа и фиксируются телескопическим замком.
Штативы позволяют регулировать высоту и угол установки, обеспечивая стабильность в любых условиях.
Сравнение с лазерными нивелирами
Оптические нивелиры RGK отличаются от лазерных моделей отсутствием электроники и независимостью от источника питания.
Для длительных полевых серий оптические решения надёжнее, в то время как лазерные удобны при отделочных работах.
RGK сохраняет фокус на точности и долговечности, а не на потребительской электронике поэтому приборы устойчивы к погоде и механическим воздействиям.
Хранение, обслуживание и безопасность
После съёмки прибор протирают мягкой тканью, закрывают крышками объектива и помещают в жёсткий кейс. Допустимые условия хранения температура 0…+40 °C, влажность до 80 %. При сильных колебаниях температуры корпусу дают «акклиматизацию» 15–20 мин.
Не допускается направлять оптику в яркий источник света. При низкой температуре компенсатор может терять подвижность; перед измерением прибор подогревают в кефсе с изоляцией.
Оптические нивелиры RGK остаются надёжным метрологическим инструментом в строительно‑геодезической практике. Простая конструкция, автономная работа и высокая стабильность делают их востребованными на производственных площадках разных масштабов.
При регулярной юстировке и соблюдении условий хранения прибор сохраняет заводскую точность на весь срок службы.
