Станки с числовым программным управлением (ЧПУ) стали неотъемлемой частью современного производства, обеспечивая высокую точность и эффективность обработки материалов.
Что такое станок ЧПУ?
Станок ЧПУ — это автоматизированное оборудование, управляемое компьютером. Он может выполнять различные операции, такие как плазменная резка металла, фрезерование, сверление и другие механические процессы. Станки ЧПУ используются в различных отраслях, включая машиностроение, автомобилестроение, авиастроение и производство мебели.
Станки ЧПУ могут обрабатывать различные материалы, включая металлы, пластики, дерево и композиты. Это делает их универсальными инструментами для многих производственных задач. В зависимости от типа обработки и используемого инструмента, станки могут иметь разные конструкции и размеры.
Основные компоненты станка ЧПУ
Станок ЧПУ состоит из нескольких ключевых компонентов, каждый из которых играет важную роль в его работе:
1. Контроллер
Контроллер является "мозгом" станка. Он принимает команды от компьютера и преобразует их в сигналы для управления движением всех механизмов. Контроллер может быть программируемым или иметь встроенное программное обеспечение. Современные контроллеры могут поддерживать различные языки программирования, такие как G-код и M-код, что позволяет оператору создавать сложные программы обработки.
2. Сервоприводы и шаговые двигатели
Эти устройства обеспечивают точное перемещение рабочих органов станка по заданным координатам. Сервоприводы обеспечивают плавное и быстрое движение, а шаговые двигатели позволяют точно позиционировать инструмент. Шаговые двигатели работают по принципу разделения полного оборота на равные шаги, что позволяет добиться высокой точности позиционирования.
3. Рабочий инструмент

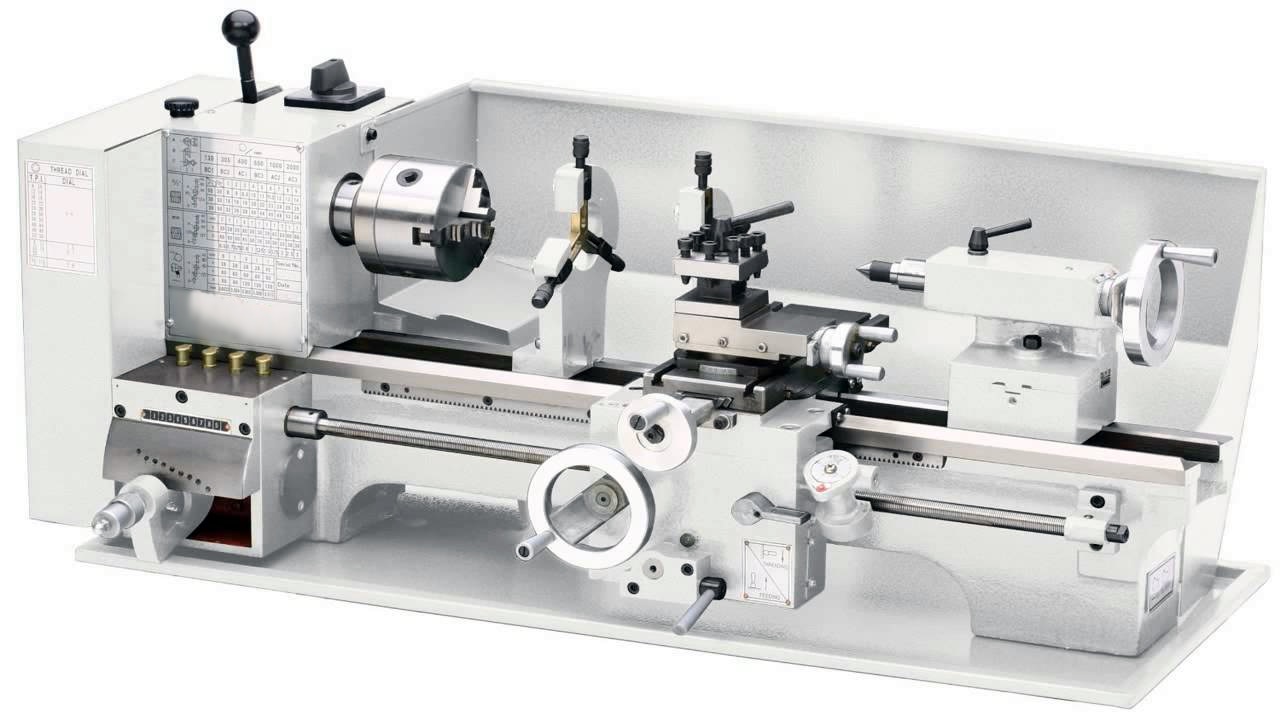

В зависимости от типа станка, это может быть токарный резец, фреза или другой инструмент. Инструмент устанавливается на шпиндель и выполняет механическую обработку заготовки. Разные инструменты предназначены для различных операций: резцы используются для токарной обработки, фрезы — для фрезерования, а сверла — для сверления отверстий.
4. Система охлаждения
Во время обработки заготовки возникает значительное тепло. Система охлаждения необходима для предотвращения перегрева инструмента и заготовки, что может привести к снижению качества обработки и повреждению оборудования. Охлаждение может осуществляться с помощью жидкости (например, масла или воды) или воздуха.
5. Платформа для установки заготовки
Это рабочая поверхность станка, на которую устанавливается обрабатываемая деталь. Платформа может быть фиксированной или подвижной в зависимости от конструкции станка. В некоторых моделях предусмотрены системы вакуумного крепления или механические зажимы для надежной фиксации заготовки.
6. Датчики и системы обратной связи
Современные станки ЧПУ оснащены датчиками положения и системами обратной связи, которые позволяют контролировать точность перемещения инструментов в реальном времени. Это обеспечивает высокую степень точности обработки и позволяет автоматически корректировать ошибки в процессе работы.
Принцип работы станка ЧПУ
Работа станка ЧПУ осуществляется в несколько этапов:
1. Создание программы обработки
Оператор создает программу обработки на компьютере с использованием специального программного обеспечения (например, CAD/CAM). Программа содержит команды для выполнения различных операций: перемещения инструмента, скорости резания, глубины обработки и т.д. CAD (Computer-Aided Design) используется для создания трехмерных моделей деталей, а CAM (Computer-Aided Manufacturing) — для генерации управляющих программ на основе этих моделей.
2. Передача данных на контроллер
После завершения программирования файл передается на контроллер станка через USB-накопитель или сетевое соединение. Контроллер интерпретирует полученные данные и подготавливает их к выполнению. На этом этапе также происходит проверка программы на наличие ошибок.
3. Обработка заготовки
Контроллер управляет движением сервоприводов и инструментов согласно программе. Станок начинает обрабатывать заготовку, выполняя заданные операции с высокой точностью. Например, при токарной обработке резец вращается вокруг заготовки, снимая слой материала до достижения необходимой формы и размеров.
4. Мониторинг процесса
Во время обработки оператор может следить за процессом через дисплей контроллера или специальное программное обеспечение. Это позволяет вносить изменения в программу или остановить обработку в случае возникновения непредвиденных ситуаций.
Преимущества использования станков ЧПУ
Станки ЧПУ имеют ряд значительных преимуществ:
1. Высокая точность и повторяемость
Станки ЧПУ обеспечивают высокую степень точности при выполнении операций. Это особенно важно для производства деталей с жесткими допусками, где даже небольшие отклонения могут привести к серьезным последствиям.
2. Автоматизация процессов
Автоматизация обработки позволяет значительно снизить трудозатраты и уменьшить вероятность ошибок, связанных с человеческим фактором. Операторы могут сосредоточиться на более сложных задачах, в то время как станок выполняет рутинные операции.
3. Гибкость производства
Станки ЧПУ легко перенастраиваются для выполнения различных задач. Это делает их идеальными для малосерийного производства или изготовления уникальных деталей по индивидуальным заказам.
4. Экономия времени и ресурсов
Благодаря высокой скорости обработки и минимизации отходов материалов использование станков ЧПУ позволяет существенно сократить время производства и снизить затраты на материалы.
5. Возможность сложной обработки
Станки ЧПУ способны выполнять сложные операции, которые невозможно было бы осуществить вручную или с помощью традиционных методов обработки. Это открывает новые горизонты для дизайнеров и инженеров.
Применение станков ЧПУ в различных отраслях
Станки ЧПУ находят широкое применение в самых разных отраслях:
- Машиностроение: Используются для производства деталей машин и механизмов с высокой точностью.
- Автомобилестроение: Применяются для изготовления компонентов автомобилей — от кузовов до двигателей.
- Авиастроение: В этой отрасли важна высокая надежность и точность деталей.
- Производство мебели: Станки ЧПУ позволяют создавать сложные формы и узоры на деревянных изделиях.
- Ювелирное дело: Используются для создания уникальных украшений с высокой детализацией.
- Электроника: Применяются для создания печатных плат и других компонентов электроники.
- Медицинская техника: Используются для производства сложных медицинских инструментов и имплантатов.
Заключение
Станки с числовым программным управлением представляют собой важный элемент современного производства, позволяя достигать новых высот в области механической обработки материалов. Их высокая точность, автоматизация процессов и гибкость делают их незаменимыми в различных отраслях промышленности.
Внедрение технологий ЧПУ не только улучшает качество продукции, но также способствует сокращению времени производства и снижению затрат — что является ключевым фактором успеха в условиях конкурентного рынка.
Таким образом, понимание принципов работы станков ЧПУ открывает новые возможности для оптимизации производственных процессов и внедрения инновационных решений в вашу деятельность. С развитием технологий автоматизации мы можем ожидать появления еще более совершенных систем управления производственными процессами в будущем, что сделает производство еще более эффективным и доступным для широкого круга пользователей.
